Wafer連接器連接方式的特點
時間：2026-03-24瀏覽次數：71Wafer連接器作為電子設備中的元件，其連接方式直接影響到信號傳輸的穩定性、設備的可靠性以及整體性能表現。隨著電子產品向小型化、高密度化方向發展，Wafer連接器的連接技術也在不斷創新，以滿足不同應用場景的需求，本文將從基本概念出發，分析其常見的連接方式及其特點。
一、概述

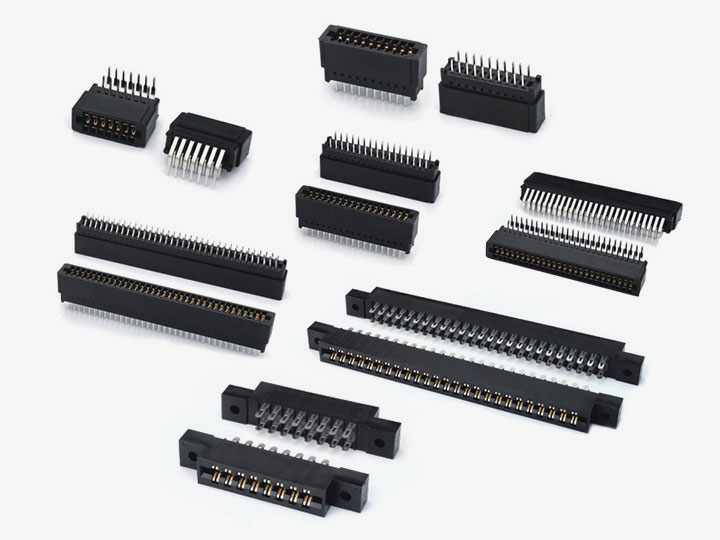

Wafer連接器是一種高密度、小型化的電子連接器，通常由絕緣基座和多個導電端子組成。其名稱"Wafer"源于其薄片狀的外形特征，這種設計使其在有限空間內能夠實現多路信號的傳輸。廣泛應用于通信設備、計算機、消費電子、汽車電子等領域，特別是在需要高密度互連的場合，如主板與擴展卡之間的連接、顯示屏與驅動電路之間的連接等。
從結構上看，通常包括以下幾個關鍵部分：絕緣外殼（通常采用高溫塑料材料）、導電端子（多為銅合金材質并經過鍍金或鍍錫處理）、定位裝置以及鎖緊機構。這些部件的協同工作確保了連接的可靠性和穩定性。隨著技術的發展，Wafer連接器已經能夠支持高速數據傳輸，同時保持較低的信號損耗和串擾。
二、常見連接方式及特點
1、板對板連接
板對板連接是Wafer連接器典型的應用方式，主要用于兩塊印刷電路板(PCB)之間的直接互連。這種連接方式的特點在于其高密度性和空間節省優勢。通過精密的端子排列，可以在幾毫米的高度范圍內實現數十甚至上百個信號的傳輸。例如，在智能手機中，主板與副板之間的連接就廣泛采用這種形式。
板對板Wafer連接器通常采用表面貼裝技術(SMT)進行焊接，這種工藝能夠實現自動化生產，提高效率并降低成本。連接器的插配高度可根據需求設計為不同的規格，如0.8mm、1.0mm、1.5mm等，以適應不同產品的空間限制。此外，板對板連接器已經能夠支持10Gbps以上的高速信號傳輸，滿足5G通信、人工智能等高性能計算需求。
2、線對板連接
線對板連接方式主要用于將線纜組件與印刷電路板進行可靠連接，這種連接方式的Wafer連接器通常采用壓接或IDC(絕緣位移連接)技術實現導線與端子的電氣連接。與傳統的焊接方式相比，壓接技術具有更高的生產效率和一致性，特別適合大批量自動化生產。
線對板Wafer連接器的特點在于其靈活性和可維護性，當設備需要維修時，可以方便地斷開連接而不必破壞焊點。此外，這類連接器通常設計有防誤插結構，如鍵槽、不對稱定位柱等，以防止裝配錯誤。在汽車電子領域，線對板Wafer連接器因其良好的抗震性和環境耐受性而得到廣泛應用。
3、柔性電路連接
柔性印刷電路或扁平柔性電纜與Wafer連接器的配合使用，為電子設備提供了設計靈活性。這種連接方式的特點在于可以實現三維空間的布線，適應各種復雜的產品結構。例如，在筆記本電腦中，顯示屏與主板的連接就經常采用FPC通過Wafer連接器實現。
FPC/FFC連接器通常采用零插拔力或低插拔力設計，通過翻轉蓋或滑動鎖來固定柔性電路。這種設計既確保了連接的可靠性，又避免了對脆弱柔性電路的機械損傷。隨著可折疊設備的發展，支持動態彎曲的高可靠性FPC連接器成為研發熱點，其耐久性可達數萬次彎折循環。
4、夾層連接
夾層連接是一種特殊的板對板連接形式，主要用于實現多層電路板之間的高密度垂直互連。這種連接方式的Wafer連接器通常具有較高的引腳數和極小的間距（可達0.4mm）。在服務器、通信基站等設備中，夾層連接可以實現不同功能模塊之間的高速數據交換。
夾層連接器的特點在于其優異的信號完整性和電磁兼容性能，通過精心設計的端子形狀和排列方式，可以有效控制阻抗匹配，減少信號反射和串擾。一些產品還采用差分對排列和接地屏蔽結構，以滿足10Gbps以上高速信號傳輸的需求。此外，夾層連接器通常具有堅固的機械結構，能夠承受較大的插拔力和振動沖擊。
三、連接方式的技術特點
1、高密度互連技術
Wafer連接器顯著的技術特點就是其高密度互連能力。隨著端子間距的不斷縮小（從早期的2.54mm發展到現在的0.4mm甚至更小），單位面積內可實現的信號通道數大幅增加。這種高密度化主要通過以下技術實現：精密沖壓成型技術保證微小端子的尺寸精度；高精度注塑模具確保絕緣體的尺寸穩定性；電鍍工藝在微小接觸區域形成可靠的導電層。
2、高速傳輸技術
隨著數據速率的不斷提升，Wafer連接器的高速傳輸性能變得至關重要。高速Wafer連接器通過以下技術手段應對這些挑戰：優化端子形狀以實現可控阻抗；采用差分信號傳輸架構；增加接地端子比例提供更好的屏蔽效果；使用低介電常數材料減少信號損耗。
以PCIe 4.0連接器為例，其數據傳輸速率可達16GT/s，這就要求連接器的插入損耗控制在極低水平。一些產品通過在端子表面鍍厚金層（最高達30μ")來確保穩定的接觸電阻，即使經過多次插拔仍能保持良好的高頻特性。
3、微型化技術
微型化不僅意味著外形尺寸的縮小，還包括整體高度的降低（如0.6mm超薄設計）。實現這種微型化的關鍵技術包括：微細加工技術（如光刻加工替代傳統沖壓）；新型工程塑料應用（如LCP材料兼具高流動性和尺寸穩定性）；微型彈簧結構設計（在有限空間內提供足夠的接觸力）。
微型化帶來的挑戰包括機械強度降低、插拔壽命縮短以及散熱能力下降等。為此，連接器設計者采用強化結構設計（如金屬框架增強）、優化接觸點幾何形狀（多點接觸）以及開發新型散熱通道等技術手段加以應對。
4、可靠性技術
Wafer連接器的可靠性直接影響整個電子設備的長期穩定運行。高可靠性連接器需要從多個方面進行設計考量：接觸電阻穩定性；耐環境性能（防塵、防潮、耐化學腐蝕）；機械耐久性（通常要求500次以上插拔壽命）；抗振動沖擊能力。
為提高可靠性，現代Wafer連接器采用了許多創新設計：雙觸點結構提供冗余接觸；自清潔觸點設計（通過滑動摩擦去除氧化層）；環境密封設計（如IP67等級）；應力消除結構防止端子變形等。此外，通過加速壽命測試和有限元分析等手段，可以在設計階段預測和改善連接器的可靠性表現。
四、連接方式的選擇考量
在實際應用中，選擇合適的Wafer連接器連接方式需要綜合考慮多方面因素：
1、電氣性能需求
包括信號類型（數字/模擬/電源）、電壓電流等級、頻率帶寬、阻抗匹配要求等。高速數字信號應選擇具有良好屏蔽和阻抗控制的連接器，而大電流應用則需要關注端子的載流能力和溫升特性。
2、機械空間限制
產品的總體尺寸和布局決定了可用的連接器高度、占板面積以及插配方向。在超薄設備中，可能需要選擇臥式或直角連接器以節省空間。
3、環境條件
工作溫度范圍、濕度、振動沖擊、化學腐蝕等環境因素直接影響連接器的材料選擇和密封設計，汽車和工業應用通常需要更高規格的連接器。
4、生產與維護考量
大批量生產傾向于選擇適合自動化裝配的連接器類型（如SMT型），而需要頻繁維護的設備則可能更看重連接器的插拔便利性和耐久性。
5、成本因素
在滿足技術要求的前提下，連接器的單價、裝配成本以及長期可靠性帶來的綜合成本都需要權衡。有時高可靠性連接器雖然初始成本較高，但可以降低售后維修費用
Wafer連接器作為電子系統的"神經樞紐"，其連接方式的優化與創新直接影響著電子設備的性能和可靠性。從傳統的板對板連接到新興的柔性電路連接，各種連接方式各有特點，適用于不同的應用場景。隨著5G、人工智能、物聯網等新技術的發展，Wafer連接器將面臨更高的性能要求和更廣闊的應用前景。對于電子工程師而言，深入理解各種連接方式的特點并根據具體需求做出合理選擇，是設計成功電子產品的關鍵因素之一。
